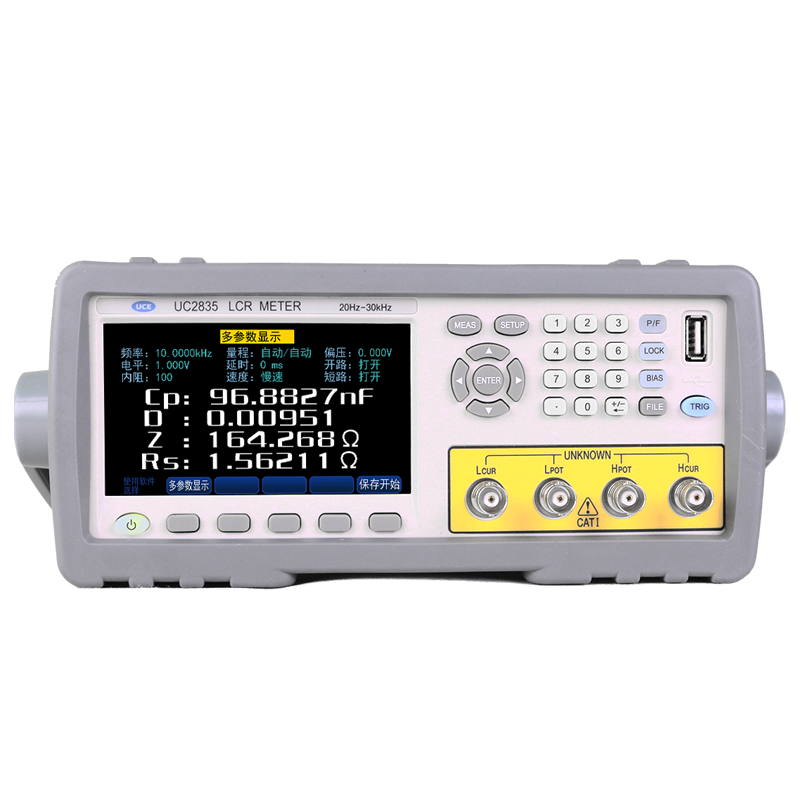

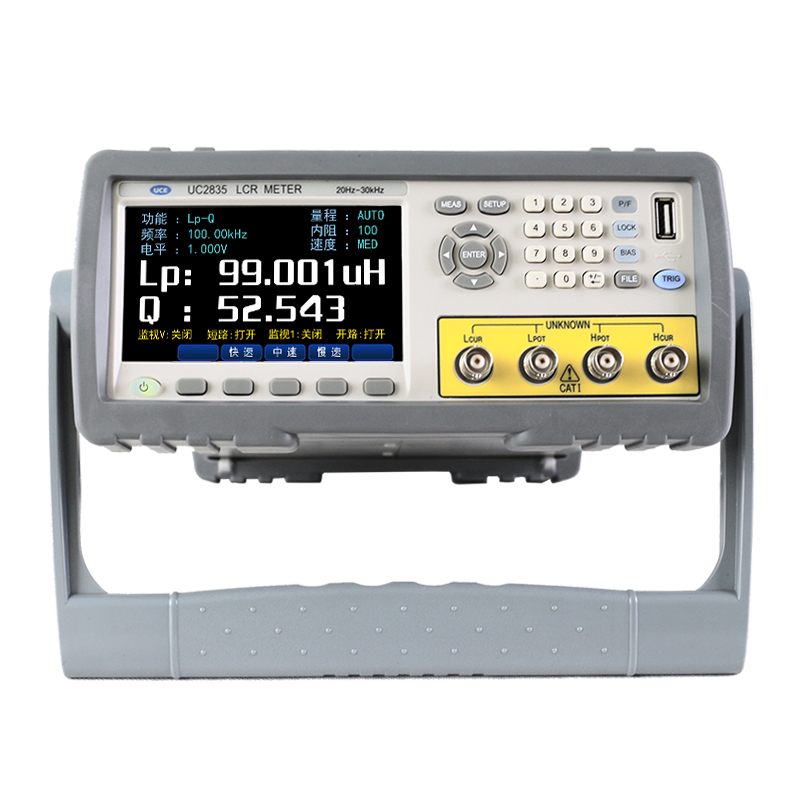

UC2835/36/36A/36B 精密LCR数字电桥

UC2835/36系列是一款用于对各种电子元器件进行检验的多功能元件测试仪。其采用当前流行的4.3寸LCD显示器,使用户能更直观,更舒服的读出测试结果。它是一种高速度、测试范围宽、6位测试分辨率的阻抗测量仪,可满足生产线质量保证、进货检验及实验室测量要求。


产品型录

    14

测量功能


测试参数

| Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR

测试频率

20 Hz-200 kHz, 1mH步进

基本测量准确度

0.05%

等效电路

串联, 并联

数学功能

绝对值偏差, 百分比偏差

量程方式

自动, 保持, 手动选择

触发方式

内部, 手动, 外部, 总线

测量速度(≥1kHz)

快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒

平均次数

1—255

延时时间

0—60s, 以1ms步进

校准功能

开路 / 短路 / 负载

测试端配置

五端

列表扫描

10点列表扫描功能

显示方式

直读,Δ,Δ%,V/I(被测电压/电流监视)

显示器

6位分辨率,4.3英寸LCD显示器

测试信号


测试信号频率

20 Hz-30 kHz

输出阻抗

30 Ω,50Ω, 100 Ω可选择

测试信号电平

正常:5 mV-2 V   准确度:10%,1 mV步进


恒电平:10 mV-1 V 准确度:5%,1 mV步进

直流偏置源   内部

0V,1.5V,2V,准确度:1%

显示范围


|Z|, R, X

0.01m Ω — 99.9999 MΩ

DCR

0.001 mΩ — 99.9999 MΩ

|Y|, G, B

0.00001µS — 99.9999 S

C

0.00001 pF — 9.9999 F

L

0.00001 µH — 9999.99 H

D

0.00001 — 9.9999

Q

0.00001 — 9999.9

θ (DEG)

-179.999º — 179.999 º

θ (RAD)

-3.14159 — 3.14159

其他


比较器功能

十档:(九档合格,一档不合格),另有一个附属档AUX

存储器

100组内部仪器设定供存储/调用,外部500组

接口

标配RS232C、HANDLER、USB DEVICE、USB HOST,可选GPIB接口

作温度、湿度0℃-40℃ 90%RH
电源要求电压198V-242V
频率47.5Hz-63Hz
功耗≤30VA
体积380mm×102mm×270mm
重量约3.6kg


性能特点

4.3英寸LCD显示器,更直观清晰

测试电压或电流的自动电平控制ALC功能

 30 Ω, 50 Ω, 100 Ω三种不同信号源输出阻抗

 内建比较器5档

10点列表扫描功能

内部100组设定文件,U盘500组测试文件保存或调用

 0V, 1.5V及 2V内部直流偏置电压

可通过USB HOST来实现仪器软件版本的升级和更新

U盘拷屏功能保存数据更方便,可支持格式FAT16, FAT32文件系统

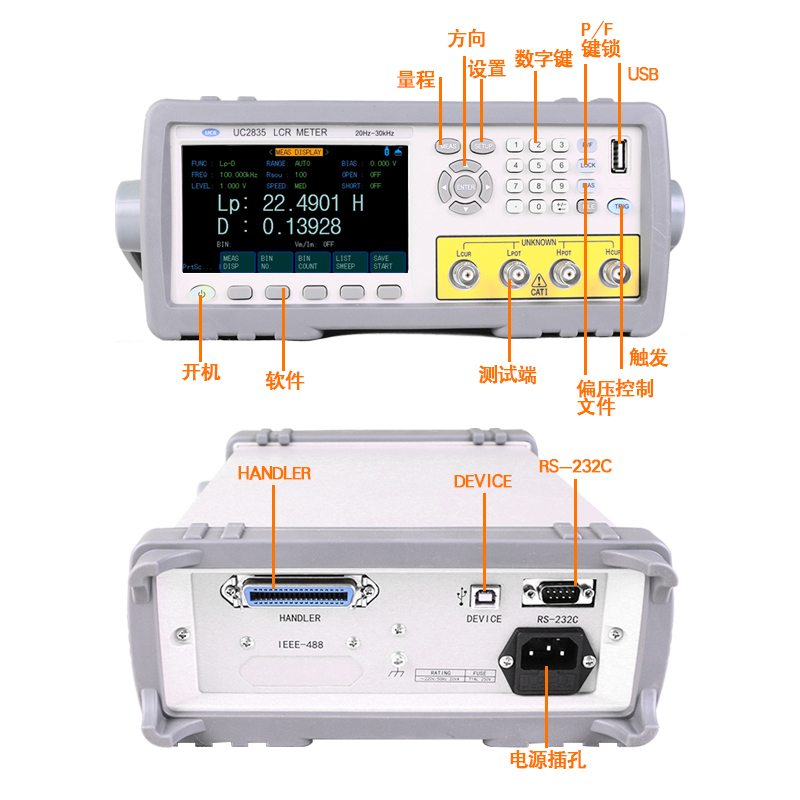

标配RS232C、HANDLER、USB DEVICE 、USB HOST,可选GPIB接口


订货信息

UC2835/36/36A/36B  精密LCR数字电桥

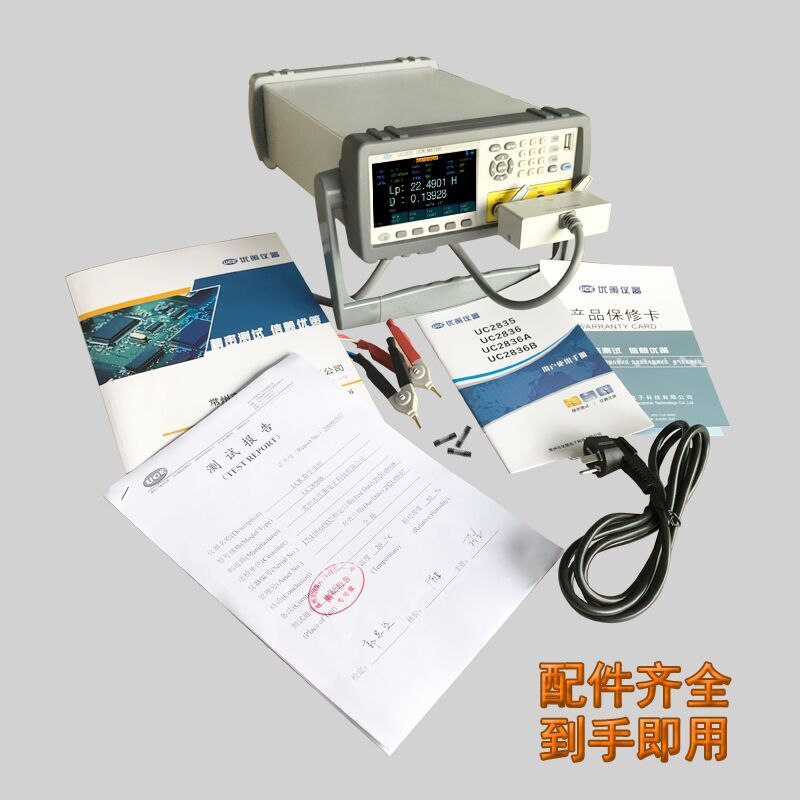

仪器配件

仪器配件

UC26011B  四端开尔文测试电缆

UC26010    镀金短路板

UC26001A  四端测试夹具

电源线


可选配件

UC26009B SMD 测试钳

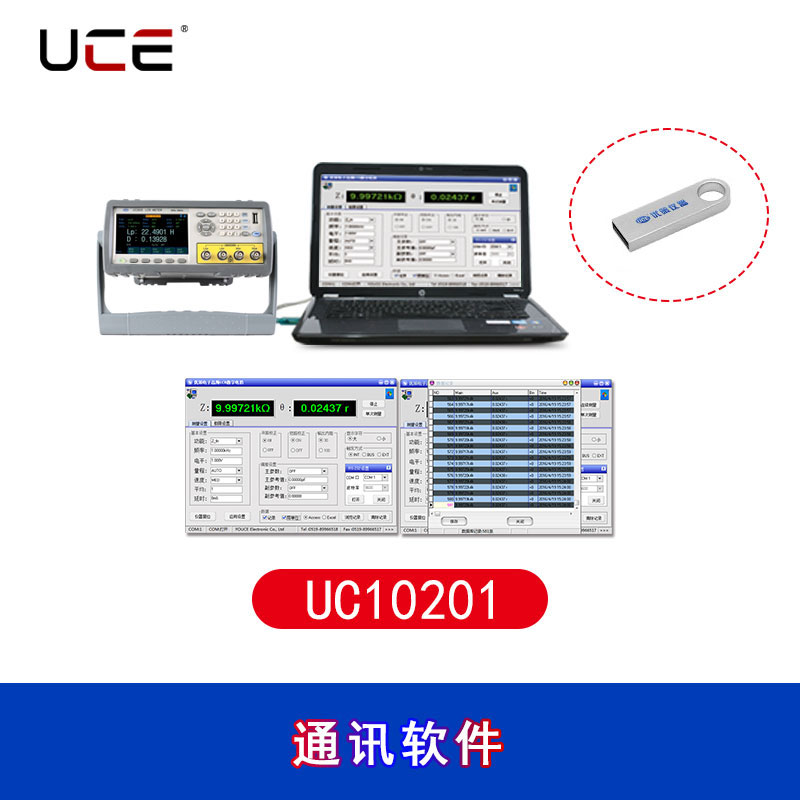

UC10201     数据采集软件

UC26008A  贴片夹具

UC26029B  夹具SMD测试
