功能介绍：本系统主要用于检测线束中的断路、短路、错位，以及护套的气密性二次锁的存在与到位，以及气囊件的功能检测，同时可以测试线上电阻二极管等附件。主要应用于汽车线束检测、飞机控制系统、动车控制系统，以及家电行业冰箱洗衣机。

对比其他产品的优势：

1.可快速创建连接器，可任意放大缩小，可任意拖动，不需要手动绘制图片，一键自动生成。市面上其他产品：通过画图软件画连接器，或者图片导入的方式，不能任意拖动，不能任意缩放。

2.支持回路表导入功能，可以根据客户提供的下线表一次导入回路表，线号颜色（根据客户需求定制）

3.快速寻点，脚位自动编号，寻点自动跳转，语音播报实际脚位，一人就能轻松完成探点工作，快速高效。

4.支持多用户权限管理，可以设置权限配置。

5.多功能扫码测试，支持扫码重复报警，扫码记录报警

6.支持多段程序测试，且测试顺序可以任意配置

7.自学习功能，智能错误提示，对于异常模块可以快速定位到问题点

 8.系统提供链接器库管理，在系统上模块只需创建一次，所有项目共同使用。无需重新探点，重新绘图。

9.灵活的打印功能，支持多种不同品牌打印机，打印参数设置方便快捷。

10.精准的电阻测试功能，120欧姆准确测试，同时支持多脚位并联120欧姆电阻快速解决错配问题。

11.二次锁，气密部件同步检测快速稳定

12.系统可以对接客户MES系统（定制）

 结构组成

一．台架：常规的有斜面式、平面式、L型、H型，可根据客户要求定制

二．导通测试仪：主机+从机的方式，点位可无限扩展，更灵活，性价比更高。测试信号稳定，不受点数多少影响，大线一样可以快速稳定的测试。

三．电脑主机、显示器、扫描枪、打印机等

四．测试模块和盖板

五．电气组件

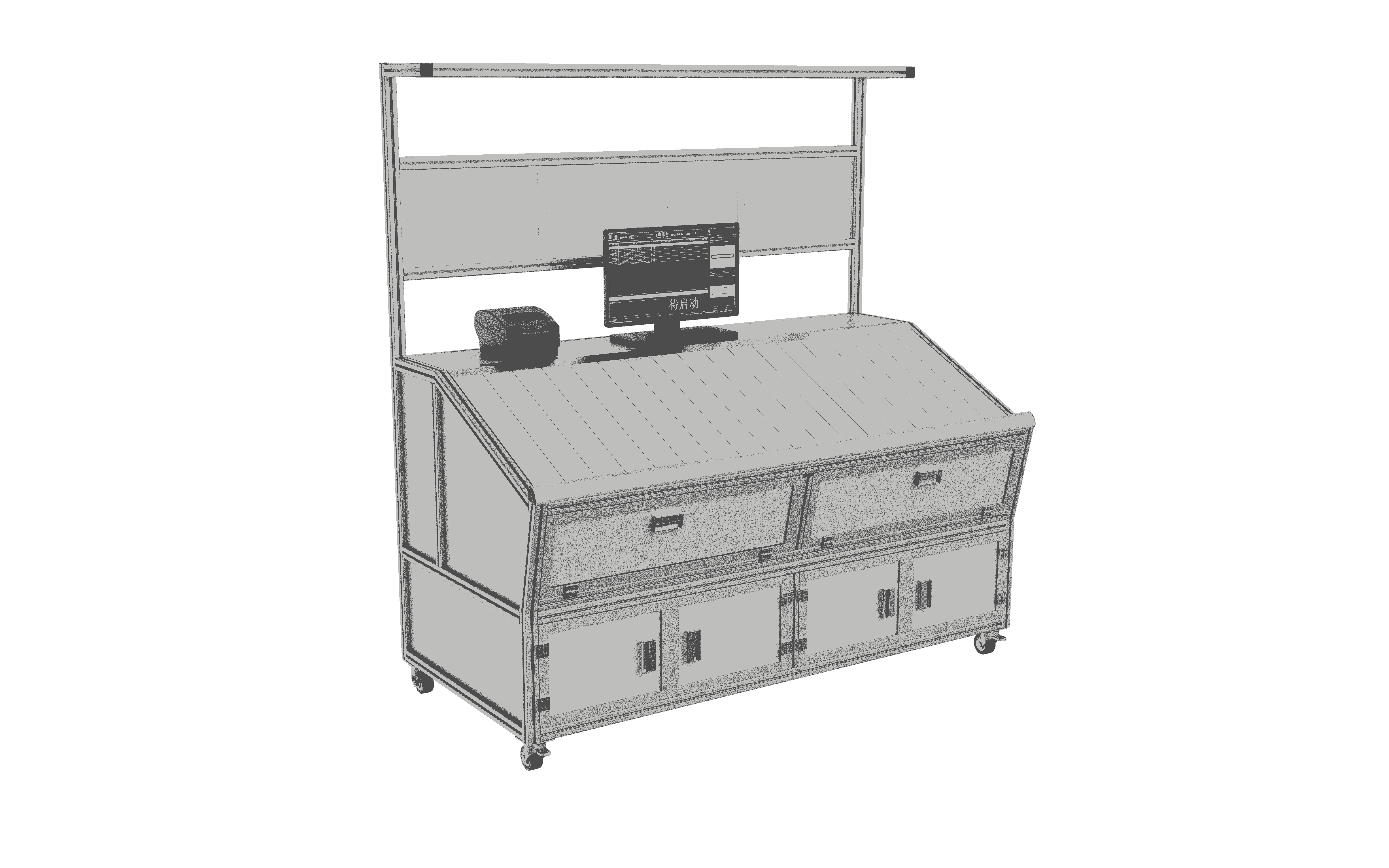

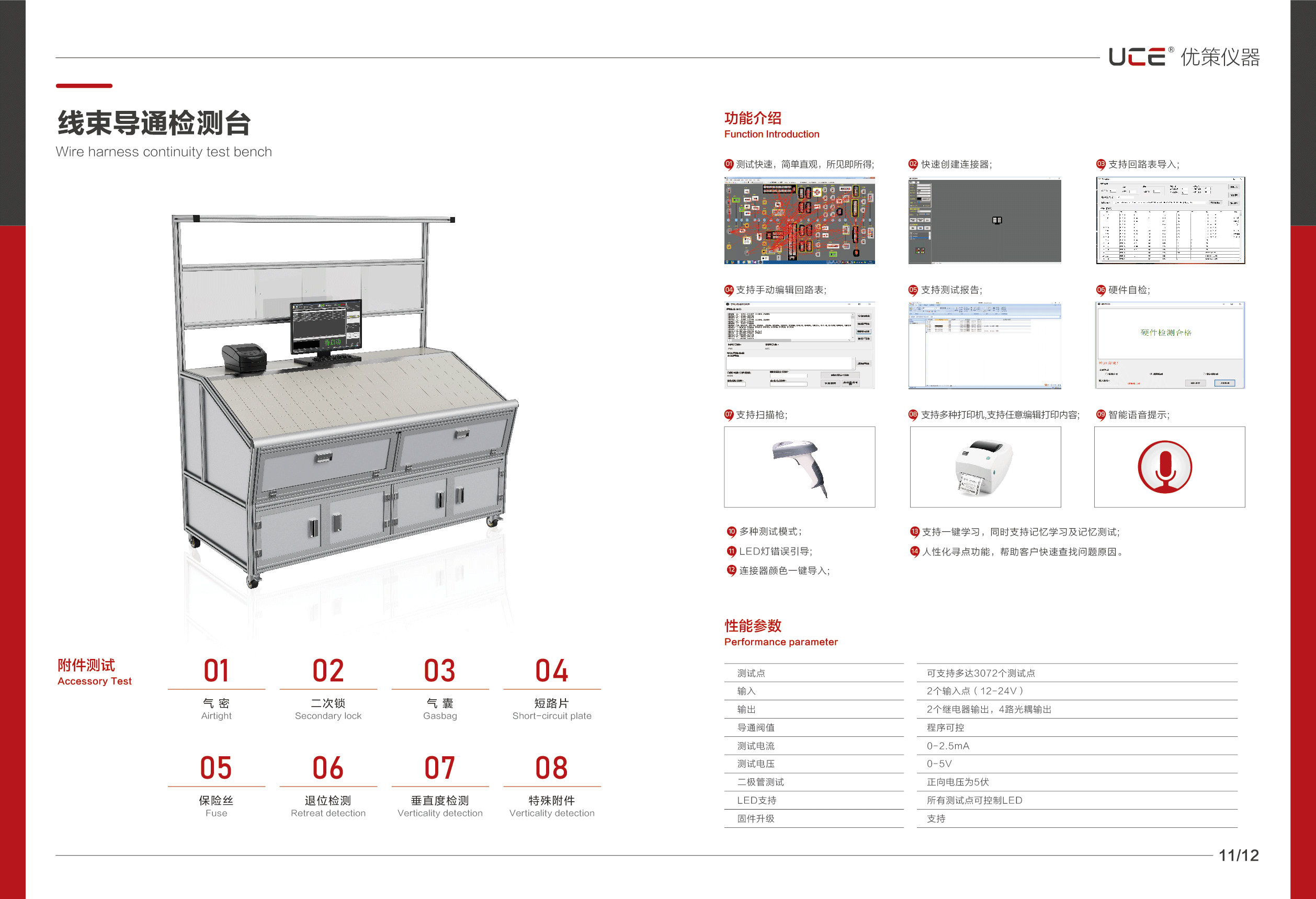

线束导通测试台

测试模块：

1.气动模块：①主体部分由多层电木和POM组成，电木表面为防火面料，防划防污。测试探针有镀金台阶针和螺纹针可供选择，使用寿命在10万次左右，下面安装有控制电路，控制电路具有防冲击保护，电磁阀和气缸均为特殊定制，整体工艺和使用寿命都有保证。

②能进行垂直度、二次锁、防呆检测

2.气密模块：①主体部分由多层电木和POM组成，电木表面为防火面料，防划防污。腔体使用铝腔或者铜腔，极大的保证对插精度和气密性。测试探针有镀金台阶针和螺纹针可供选择，使用寿命在10万次左右，下面安装有控制电路，控制电路具有防冲击保护，电磁阀和气缸均为特殊定制，整体工艺和使用寿命都有保证。

②能进行垂直度、二次锁、气密性、防呆检测

3.滑道模块：主要由滑道治具和POM组成，测试探针有镀金台阶针和螺纹针和一体针可供选择，使用寿命在10万次左右

4.手动模块：主体部分为POM材质，固定结构有钩子和卡扣可供选择，钩子又分为手动钩子和可拔插钩子。测试探针有镀金台阶针和螺纹针和一体针可供选择，使用寿命在10万次左右
