| 测试功能 | |||
| 型号 | UC2836AX | UC2836BX | UC2836CX |
| 测试参数 | Ls,Lp,Q,DCR | ||
| 测试频率 | 20Hz-30kHz | 20Hz-100kHz | 20Hz-200kHz |
| 0.1Hz步进 | 0.1Hz步进 | 0.1Hz步进 | |
| 基本测量准确度 | 0.05% | ||
| 等效电路 | 串联，并联 | ||
| 双频测试 | × | × | √ |
| DCR | × | × | √ |
| 数学功能 | 绝对值偏差，百分比偏差 | ||
| 触发方式 | 内部，手动，外部，总线 | ||
| 测量速度（≥1kHz） | 快速：75次/秒，中速：12次/秒，慢速：3次/秒 | ||
| 平均次数 | 1-255 | ||
| 延时时间 | 0-60s，以1ms步进 | ||
| 校准功能 | 开路/短路/负载 | ||
| 测试端配置 | 五端 | ||
| 显示方式 | 直读，△，△%，V/I（被测电压/电流监视） | ||
| 显示器 | 6位分辨率，4.3英寸LCD显示器 | ||
| 测试信号 | |
| 输出阻抗 | 30Ω，50Ω，100Ω可选择 |
| 测试信号电平 | 正常：5mV-1V 准确度：10%，1mV步进 |
| 直流偏置源 内部 | 0V，1.5V，2V，准确度：1% |
| 显示范围 | |
| DCR | 0.001mΩ-99.9999MΩ |
| L | 0.00001μH-9999.99H |
| Q | 0.00001-9999.9 |
| 其他 | |
| 比较器功能 | 合格，不合格 |
| 存储器 | 100组内部仪器设定供存储/调用，外部500组 |
| 接口 | 标配RS232、HANDLER、USB DEVICE、USB HOST、可选GPIB接口 |
4.3英寸LCDE显示器，更清晰直观
测试电压或电流的自动电平控制ALC功能
30Ω，50Ω，100Ω三种不同信号源输出阻抗
内建5档比较器
内部100组设定文件，U盘500组测试文件保存或调用
0V、1.5V及2V内部直流偏置电压
可通过USB HOST来实现仪器软件版本的升级和更新
U盘拷屏功能保存数据更方便，可支持格式FAT16,FATT32文件系统
标配RS232、HANDLER、USB DEVICE、USB HOST,可选GPIB接口

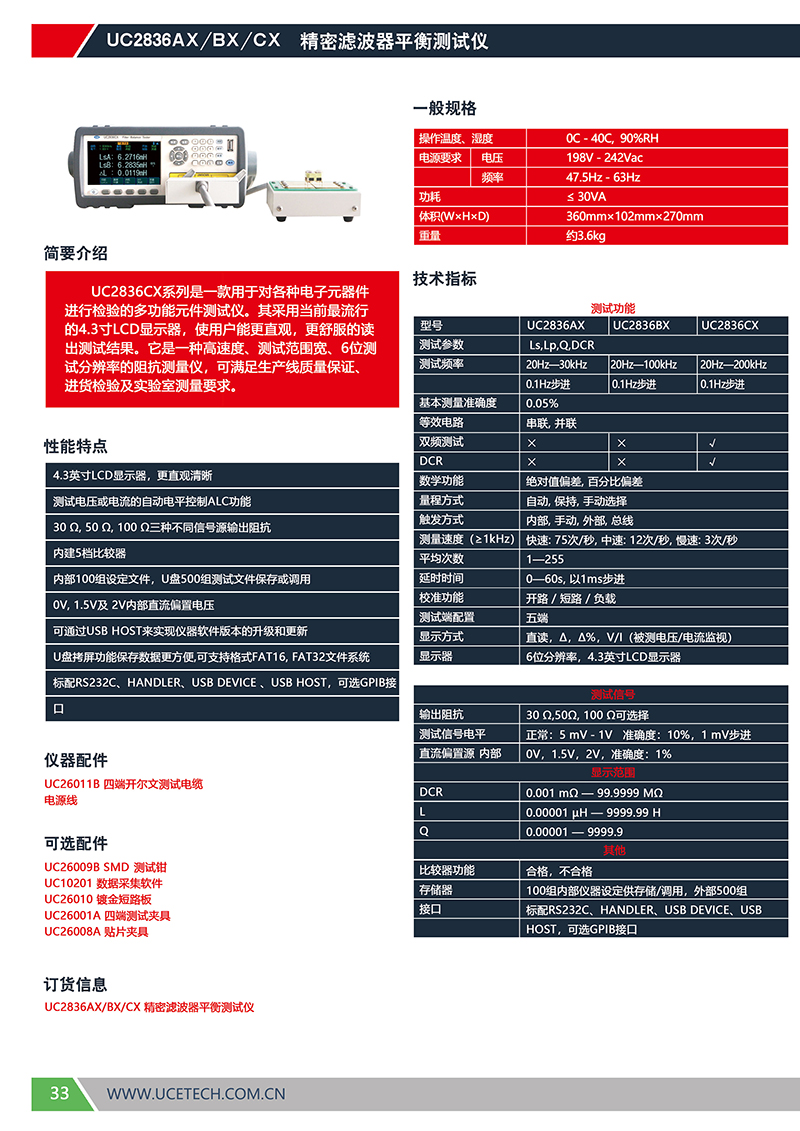

UC2836AX/BX/CX 精密滤波器平衡测试仪
仪器配件
UC26011B 四端开尔文测试电缆
电源线
可选配件
UC26009B SMD 测试钳
UC10201 数据采集软件
UC26010镀金短路班
UC26001A 四端测试夹具
UC26008A 贴片夹具
