| 谐振频率Fs | 反谐振频率Fp | 静态电容C0 | 动态电阻R1 |
| 动态电容C1 | 动态电感L1 | 自由电容Ct | 自由介电常数 |
| 机械品质因素Qm | 机电耦合系数Keff | 平面机电耦合系数Kp | 厚度伸缩机电耦合系数Kt |
| zui大导纳Gmax | zui大阻抗Zmax | zui小阻抗Zmin | 半功率点F1和F2 |

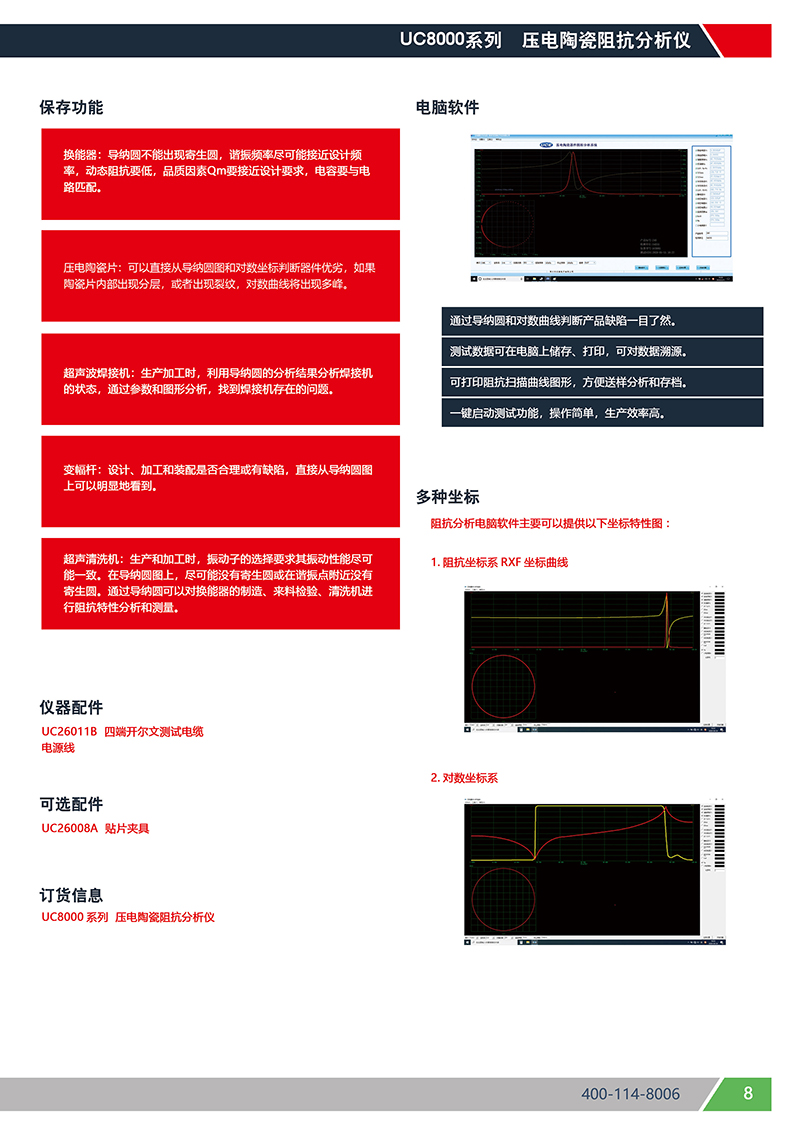

| 换能器 |
| 导纳圆不能出现寄生圆，谐振频率尽可能接近设计频率，动态阻抗要低，品质因素Qm要接近设计要求，电容要与电路匹配。 |
| 压电陶瓷片 |
| 可以直接从导纳圆图和对数坐标判断器件优劣，如果陶瓷片内部出现分层，或者出现裂纹，对数曲线将出现多峰。 |
| 超声波焊接器 |
| 生产加工时，利用导纳圆的分析结果分析焊接机的状态，通过参数和图形分析，找到焊接机存在的问题。 |
| 变幅杆 |
| 设计、加工和装配是否合理或有缺陷，直接从导纳圆图上可以明显地看到。 |
| 超声清洗机 |
| 生产和加工时，振动子的选择要求其振动性能尽可能一致。在导纳圆图上，尽可能没有寄生圆或在谐振点附近没有寄生圆。通过导纳圆可以对换能器的制造、来料检验、清洗机进行阻抗特性分析和测量。 |

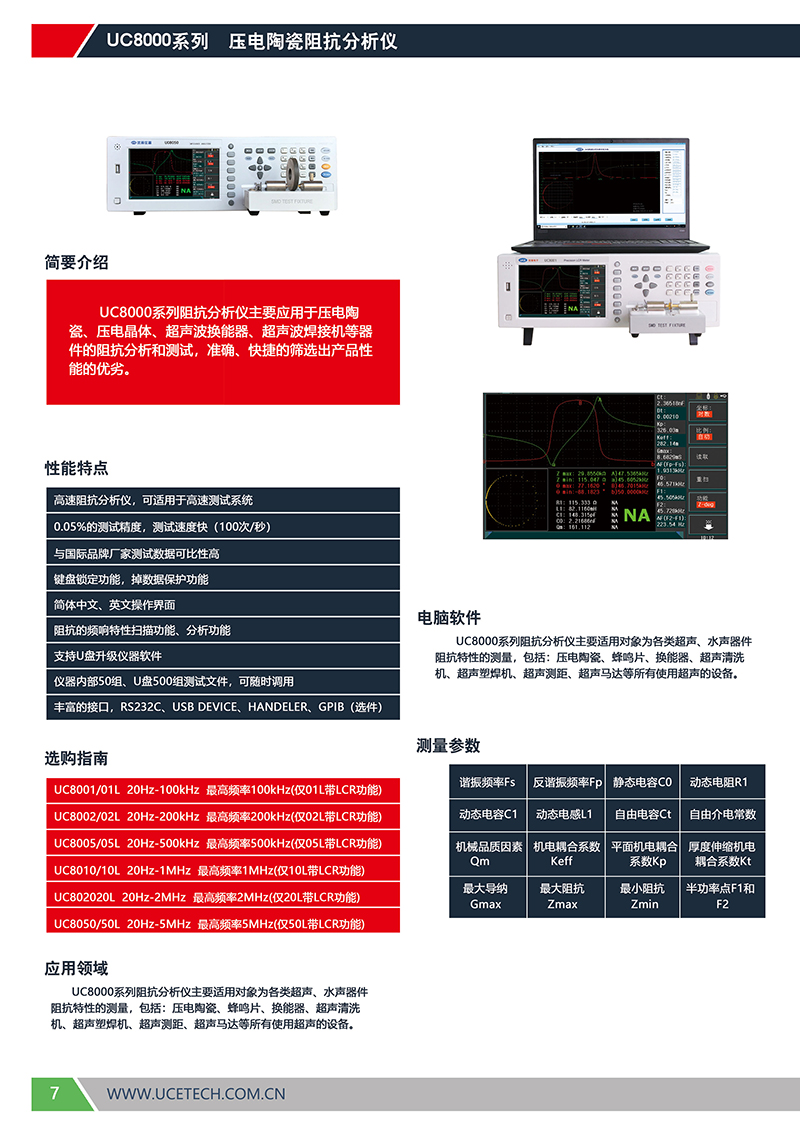

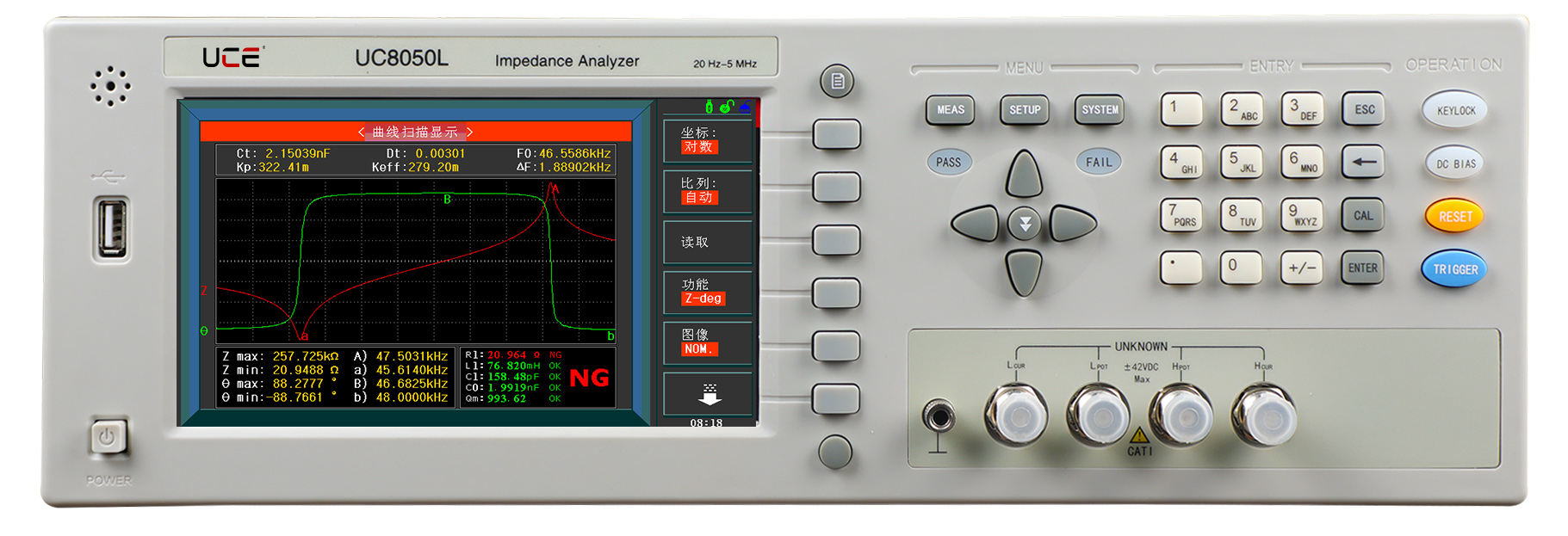

高速阻抗分析仪，可适用于高速测试系统
0.05%的测试精度，测试速度快（100次/秒）
与国际品牌厂家测试数据可比性高
键盘锁定功能，掉数据保护功能
简体中文、英文操作界面
阻抗的频响特性扫描功能、分析功能
支持U盘升级仪器软件
仪器内部50组、U盘500组测试文件，可随时调用
丰富的接口，RS232C、USB DEVICE、HANDLER、GPIB(选件）
UC8001 20Hz-100Hz
UC8002 20Hz-200Hz
UC8005 20Hz-500Hz
UC8010 20Hz-1MHz
UC8020 20Hz-2MHz
UC8050 20Hz-5MHz
UC26011B 四端开尔文测试电缆
UC26008A 贴片夹具
